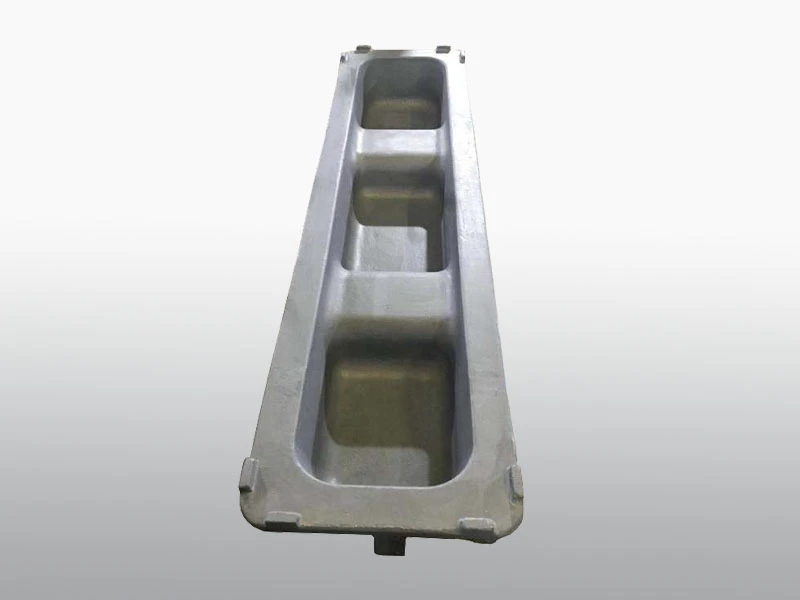

7-9kg malých forem na ingotyjsou obvykle vyrobeny z materiálů odolných vůči vysokým teplotám, jako je grafit, ocel, litina atd. Obvykle se používají pro odlévání malých kovových ingotů, experimentální lití atd. Proto je výběr správných kokil klíčem k dosažení přesných a konzistentních výsledky odlévání v kovoobráběcích operacích.
Jaké jsou typické rozměry 7-9kg kokil na ingoty?
Malé 7-9kg kokily na ingoty mají obvykle následující rozměry:
Délka:10-12 palců (250-300 mm). Délka formy musí být dostatečná, aby se do ní vešla požadovaná velikost ingotu a zároveň poskytovala dostatek dalšího prostoru pro vtokový kanál a systém žlabů.
Šířka:3-4 palců (75-100 mm). Šířka je určena požadovanou šířkou ingotu a požadavky na prostor pro systém žlabů.
Výška:2-3 palců (50-75 mm). Výška formy by měla být přiměřená, aby vyhovovala objemu kovu očekávanému pro ingot, s přihlédnutím k normální rychlosti smršťování během cementování.
Tyto rozměry poskytují vhodnou velikost dutiny formy pro odlévání většiny slitin do 7-9kg ingotů. Obdélníkové tvary jsou běžné díky jejich efektivnímu stohování a přepravním vlastnostem. Nehledě na to, že lze použít i jiné tvary malých forem v závislosti na konkrétní aplikaci a předpokladech.
Jak se vypočítá kapacita a velikost ingotu?
Výpočet kapacity a velikosti an7-9kg malých forem na ingotyzahrnuje několik klíčových faktorů:
◆ Typ a hustota slitiny ingotu:Hustota slitiny ovlivňuje požadovaný objem dutiny formy. Slitiny s vyšší hustotou budou vyžadovat menší objem k dosažení cílové hmotnosti ingotu.
◆ Cílová hmotnost slitku:Ideální zatížení ingotu, pro tuto situaci, 7-9kg, je naléhavou hranicí při rozhodování o velikosti a limitu formy.
◆ Smršťovací faktor:Každá kombinace má určitý faktor smrštění, který je třeba vzít v úvahu při projektování. Obvykle se používá proměnná smrštění 5-8 %, která představuje snížení objemu během cementování.
◆ Poměry návrhu:Plánované úvahy, například proporce úrovně k šířce k délce, jsou významné pro zaručení neporušenosti a tvarovatelnosti ingotu. Tyto proporce pomáhají při rozhodování o obecném tvaru a aspektech formy.
◆ Standardní velikosti ingotů:Preference zákazníků pro standardní velikosti ingotových cihel mohou také ovlivnit design dutiny formy.
S přihlédnutím k těmto faktorům lze přesně vypočítat velikost dutiny formy, aby se vyrobily ingoty v požadovaném hmotnostním rozsahu 7-9 kg po zvážení smrštění. Simulační software se běžně používá k optimalizaci konstrukce a kapacity kokily, což zajišťuje efektivní a efektivní procesy odlévání.
Jaké jsou klíčové úvahy při navrhování forem?
Navrhování efektivního7-9kg malých forem na ingotyzahrnuje zvážení různých klíčových aspektů pro zajištění optimálního výkonu a kvality odlévání:
◆ Velikost dutiny:Dutina formy by měla být navržena tak, aby vyhovovala ideální kapacitě ingotu s ohledem na proměnné, například typ amalgámu, hmotnost a rychlost smrštění. Velikost dutiny by měla být rovněž vylepšena pro efektivní využití materiálů a omezení plýtvání.
◆ Úhly úkosu nebo úkosu:Zahrnutí úkosu nebo úhlů úkosu do konstrukce formy je nezbytné pro usnadnění snadného vyjmutí ztuhlého ingotu, aniž by došlo k poškození formy nebo ingotu samotného. Úhel by měl být pečlivě zvolen tak, aby vyvážil snadné odstranění s minimalizací vad ve tvaru ingotu.
◆ Standardní vzory výstupků:Začlenění standardních vzorů výstupků na dno formy umožňuje snazší manipulaci a přepravu ingotů po jejich odlití a ztuhnutí. Vzor výstupků by měl být zvolen na základě požadovaného způsobu manipulace a požadavků navazujících procesů, které budou ingoty používat.
◆ Robustní konstrukce:Forma by měla být vyvinuta energicky, aby vydržela napětí a úzkosti z tepla, které se vyskytují během projektovacího systému, zaručující životnost a stabilní provedení. Volba materiálu a konfigurace by měly uvažovat o normálním mechanickém zatížení, teplotních úhlech a vlastnostech tepelného roztahování formy.
◆ Správný nátěr:Použití přiměřeného pokrytí na povrchy formy zabraňuje tomu, aby směs zůstala, zaručuje hladké vypouštění ingotů a dlouhodobě drží krok s povahou formy. Výběr povlaku by měl být založen na odlévané slitině a na teplotních a tlakových podmínkách během odlévání.
◆ Zajištění chlazení:Implementace opatření pro chlazení, jako jsou vzduchové mezery nebo chladicí vedení v konstrukci formy, pomáhá regulovat proces tuhnutí a řídit rozložení teploty pro rovnoměrnou kvalitu ingotu. Návrh chladicího systému by měl optimalizovat rychlost chlazení a minimalizovat teplotní gradienty, aby se snížilo riziko defektů ve struktuře ingotu.
◆ Možnost mechanizovaného lisování:Schopnost motorizovaného lisování zlepšuje efektivitu a efektivitu v projektovacím systému, s ohledem na stabilní a přesné lisování ingotů. Návrh automatizačního systému by měl být optimalizován tak, aby se zkrátila doba cyklu, minimalizovala se zmetkovitost a zvýšila se bezpečnost.
Sledováním těchto životně důležitých úvah v plánu forem mohou výrobci zefektivnit své ingotové formy tak, aby spolehlivě vytvořili špičkové ingoty, které splňují nezbytné podrobnosti a zároveň zaručují odbornost a spolehlivost v projektovacím systému.
Jaké ovládací prvky se používají při lití ingotů?
V procesu lití ingotů7-9kg malých forem na ingotyPro zajištění kapacity i kvality se používá několik kontrol:
◢ Kontrola teploty a chemie:Teplota a věda zkapalňování jsou pevně kontrolovány, aby udržely krok s ideálními vlastnostmi kompozitu. Tato kontrola je zásadní pro dosažení stálé kvality a vlastností ingotu.
◢ Přesné systémy nalévání:K rovnoměrné distribuci roztaveného kovu do forem se používají automatické licí systémy. Tyto systémy zajišťují přesné a kontrolované lití a minimalizují odchylky v hmotnosti a tvaru ingotu.
◢ Automatická manipulace s formami:K vkládání a vyjímání forem z odlévacího stroje se používají automatické dopravníky nebo robotické systémy. Tato komputerizace zvyšuje odbornost a snižuje hazard s lidskou chybou při péči o cyklus.
◢ Naprogramované sekvence chlazení:Každá slitina má specifické požadavky na chlazení pro dosažení požadované rychlosti tuhnutí a struktury. Pro řízení procesu chlazení se dodržují naprogramované sekvence chlazení, které zajišťují rovnoměrnost a konzistenci ztuhlých ingotů.
◢ Deformační specifikace:Vyjímání z formy, metoda spojená s odstraňováním ztuhlých ingotů z forem, se řídí vážnými detaily, aby se zabránilo zkroucení nebo poškození ingotů. Správné techniky demontáže pomáhají udržovat tvar a integritu ingotů.
◢ Extrakce robotického ramene:K rychlému a produktivnímu vyjmutí ztuhlých ingotů z forem se často používají mechanická ramena. Mechanické konstrukce zaručují přesnou a spolehlivou extrakci a snižují riziko poškození nebo zkreslení během evakuačního cyklu.
◢ Kontrola systémů vidění:Pro kontrolu rozměrů a kvality povrchu každého ingotu se používají kamerové systémy. Tyto systémy využívají kamery a algoritmy k ověření, že ingoty splňují stanovené tolerance a normy kvality.
Zavedením těchto kontrol mohou automatizované procesy odlévání ingotů dosáhnout optimální kapacity a jednotnosti a zajistit konzistentní výrobu vysoce kvalitních ingotů, které splňují požadavky zákazníků.
Závěr
Pro7-9kg malých forem na ingotyVelikosti forem kolem 10 x 4 x 2 palce jsou typické pro dosažení cílové kapacity, když se berou v úvahu slitiny, rychlosti smrštění a konstrukční poměry. Kapacita je navržena na základě slitiny ingotu, cílů hmotnosti a požadavků na zpracování. S optimalizovanými formami a řízeným litím mohou slévárny efektivně vyrábět ingoty správné velikosti. Více informací nás kontaktujte natech@huan-tai.org.
Reference
1. ASM Handbook, Vol 15: Casting (2008).
2. Beeley, P. (2001) Slévárenská technologie. Butterworth-Heinemann.
3. Dantzig, J. & Rappaz, M. (2009). Tuhnutí. EPFL Press.
4. Jones, D. & Bhadeshia, H. (1997). Odlévání kovů. Encyclopedia of Advanced Materials, 2, 1174-1182.
5. Rao, PN (2006). Výrobní technologie - slévárenství, tváření a svařování. Tata McGraw Hill.
