Jaké jsou výhody forem na prasnice s více komorami?

Design výsevní formy s více komoramizohledňuje optimalizaci průtoku hliníkové vody, aby byla zajištěna rovnoměrnost při plnění a chlazení, a vyrábí se vysoce kvalitní hliníkové bloky. A každá komora má plnicí a vypouštěcí port, který snižuje dobu chlazení hliníkovou vodou při hladké práci, a formy na prasnice s více komorami mohou současně zpracovávat více hliníkových vodních bloků, což zkracuje dobu výroby a potřeby lidských zdrojů, což přináší významné ekonomické výhody. do slévárny. Dále si povíme o výhodách forem na prasnice s více komorami.

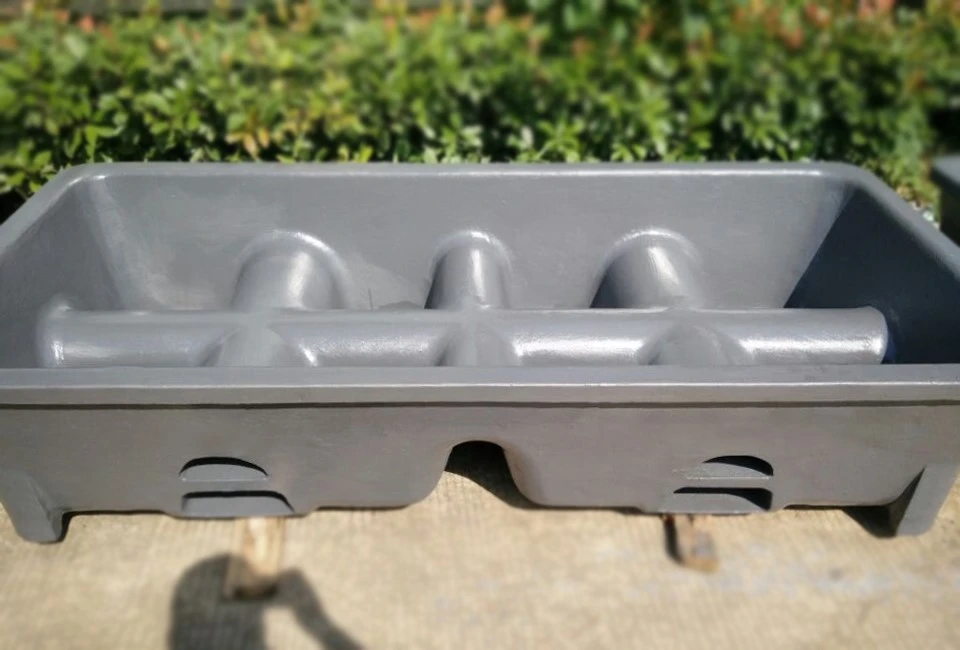

Vícedutinová forma pro prasnice je specializovaný typ formy, která obsahuje dva nebo více otisků plísní v horní části a tažení. Zde je rozpis toho, jak aPrasnice s více komoramifunguje:

Vícenásobné otisky formy:Na rozdíl od jednolitových forem, které produkují jeden vyčnívající tvar na tvar, má vícedutinová forma pro prasnice několik tvarových dojmů uspořádaných v konkrétním designu. Tato konstrukce urychluje rozptyl mezi dutinami, přičemž bere v úvahu efektivní využití prostoru a omezuje obecnou velikost formy.

Jednotný systém krmení:Aby se zajistil konzistentní tok kovu do každé dutiny, používá se jediný systém vtokového kanálu a žlabu, který zásobuje všechny dutiny ve formě. Vtokový kanál se plní jako hlavní kanál, kterým tekutý kov vstupuje do formy, zatímco sprinteři přiřazují kov do každé jednotlivé dutiny.

Distribuce kovu:Vložky, což jsou malé otvory vedoucí do každé dutiny, jsou strategicky umístěny tak, aby rovnoměrně distribuovaly roztavený kov napříč všemi otisky formy. To zajišťuje, že každá dutina je vyplněna rovnoměrně, což má za následek konzistentní kvalitu odlitku.

Správné odvětrání:Uspokojivé odvětrávání je důležité u forem pro prasnice s více komorami, které umožňují únik plynů ze všech oblastí formy. Správně navržené větrací otvory pomáhají předcházet defektům, jako je poréznost plynu, a zajišťují kvalitu odlitků.

Efektivní extrakce:Když kov ztuhne a vyčnívající systém je dokončen, jsou odlitky vyjmuty z formy. V některých výrobních operacích je tento proces automatizovaný, využívající stroje nebo roboty k efektivnímu vyjímání odlitků z formy.

Využitím forem na prasnice s více komorami mohou výrobci výrazně zvýšit produktivitu výrobou více kvalitních odlitků v jednom odlévacím cyklu. Použití jednotného systému podávání, správné distribuce kovu a účinné odvětrávání zajišťuje konzistentní kvalitu odlitku ve všech dutinách.

Základním přínosem použití vícedutinových forem je ohromné ​​zvýšení odbornosti a výsledek se ve srovnání s jednodutinovými formami jevil odlišně. Zde jsou hlavní výhody produktivityPrasnice s více komorami:

Zvýšený výkon:Vícedutinové formy berou v úvahu souběžnou tvorbu různých odlitků v jedné formě, což vede k významnému rozšíření výtěžnosti. Například 4-dutinová forma by mohla vytvořit čtyřnásobný počet odlitků jako jednodutinová forma v rámci podobné doby manipulace a práce.

Zkrácená doba lisování:Při současném plnění více dutin se u vícedutinových forem zkrátí obecná doba oříznutí na vysunutí. Toto zvýšení efektivity přispívá k rychlejším cyklům a vyšší propustnosti výroby.

Optimalizovaná doba tavicí pece:Vícedutinové formy pomáhají minimalizovat čas potřebný k roztavení kovu v peci na vyrobený kus. Schopnost odlévat několik dílů v jednom cyklu vede k efektivnějšímu využití tavicích zařízení a energetických zdrojů.

Snížená dokončovací práce:Tím, že se vyrábí více odlitků v jedné formě, vícedutinové formy snižují množství dokončovací práce potřebné na jeden díl. To vede k úsporám mzdových nákladů a zefektivňuje fázi zpracování po odlévání.

Zrychlená vzorová amortizace nákladů:Vyšší objem výroby dosažitelný s vícedutinovými formami umožňuje rychlejší amortizaci nákladů na model při větším počtu odlitků. Tato výhoda nákladové efektivity zvyšuje celkovou ziskovost odlévacích operací.

Schopnost hromadné výroby:Vícedutinové formy jsou vhodné pro velkoobjemové vytváření situací, kde je stěžejní rychlý výsledek. Schopnost efektivně vyrábět různé kvalitní odlitky v omezenějších časových obdobích umožňuje výrobcům uspokojovat potřeby produktivně a skutečně.

Stručně řečeno, použití vícedutinových forem nabízí podstatné výhody produktivity, včetně zvýšeného výkonu, zkrácení doby formování, optimalizovaného využití pece, snížení pracnosti při dokončovacích pracích, zrychlené návratnosti nákladů na model a rozšířených možností pro hromadnou výrobu. Tyto výhody dělají z vícedutinových forem cenný přínos pro zvýšení efektivity a konkurenceschopnosti při odlévání.

Úspěšná implementace forem na prasnice s více komorami spoléhá na pečlivé konstrukční úvahy, aby se maximalizovaly jejich výhody. Zde jsou klíčové složky plánu, které je třeba vzít v úvahu:

Vyvážené dráhy toku a velikost vložek:Je důležité vytvořit vyvážené průtokové cesty a vhodně dimenzované vložky, aby se zabránilo předčasnému zamrznutí roztaveného kovu v dutinách. To zajišťuje rovnoměrné vyplnění všech otisků a zabraňuje defektům, jako jsou neúplné odlitky.

Adekvátní otvory pro plyny:K usnadnění úniku plynů ze všech otisků musí být začleněno správné odvzdušňovací zařízení. Působivé odvětrávání předchází únikům souvisejícím s plynem, jako je poréznost, a zaručuje důvěryhodnost odlitků v každé dutině.

Strategické umístění stoupaček a chladičů:Stoupací potrubí a chladiče by měly být strategicky umístěny tak, aby účinně zásobovaly všechny dutiny, podporovaly konzistentní tuhnutí a snižovaly pravděpodobnost defektů souvisejících se smrštěním. To zajišťuje rovnoměrné chlazení a tuhnutí napříč všemi otisky forem.

Zvýšená tuhost:Vícedutinové formy by měly být plánovány s rozšířenou nepružností, aby vydržely namáhání vyvíjené tekutým kovem na různých frontách. Tato základní spolehlivost je zásadní pro udržení kroku se slušností formy během promítacího systému.

Účtování pro vyšší smršťovací napětí:Plán by měl představovat vyšší smršťovací napětí vznikající z důvodu různých problémových oblastí uvnitř formy. Zohledněním těchto proměnných může být zmírněn hazard se ztrátami souvisejícími se smršťováním, jako jsou zlomy nebo zkroucení.

Standardizovaná zobrazení pro konzistentní kvalitu:Standardizace otisků napříč všemi dutinami zajišťuje stálost kvality odlitků. To zahrnuje zachování konzistentních rozměrů, povrchových úprav a dalších kritických charakteristik.

Čisté dělicí čáry pro oddělení formy:Konstrukce jednoduchých dělicích linií usnadňuje čisté oddělení polovin formy při vytahování odlitků. To zjednodušuje proces demontáže a přispívá k celkové efektivitě.

Promyšlený a důkladný návrh je nezbytný pro zajištění výroby zdravých odlitků v každé dutině bez defektů. Využití pokročilých simulačních a modelovacích nástrojů může pomoci při optimalizaci rozvržení a konfiguracePrasnice s více komorami, což v konečném důsledku přispívá k jejich úspěšné implementaci a výkonu.

Zatímco vícedutinové formy nabízejí zásadní výhody, doprovázejí rovněž specifické překážky, na které je třeba myslet:

Zvýšená složitost v designu:Jedním z omezení vícedutinových forem pro prasnice je zvýšená složitost při plánování vtoků, odvětrávání a péče o rámy pro více dutin. Zajištění rovnoměrného toku kovu a tuhnutí ve všech dutinách vyžaduje pečlivé inženýrské a pečlivé konstrukční úvahy.

Vyšší míra vad:Za předpokladu, že některý segment formy je během promítacího systému nedostatečně naplněn nebo vyhladovělý, může to způsobit vyšší míru nedokonalosti ve vytvořených dílech. Udržet krok se spolehlivým plněním a tvrdnutím ve všech důlcích je zásadní, abyste se vyhnuli nedokonalostem, jako je smrštění, poréznost nebo vadné odlitky.

Náklady na větší nástroje:Tvorba vícedutinových forem pravidelně zahrnuje větší nástroje a formy, což může přinést vyšší náklady na montáž na rozdíl od jednodutinových forem. Základní zájem o nástroje a zařízení může být významný, což ovlivňuje obecné náklady na tvorbu.

Obtížnost výroby různých odlitků:Vícedutinové formy mohou čelit problémům při výrobě různých odlitků v každé dutině současně. Omezení návrhu a požadavky na jednotnost napříč všemi dutinami mohou omezit flexibilitu vytváření různých dílů v rámci stejné formy.

Potenciál pro tepelnou nerovnováhu:Teplé nepravidelné charakteristiky uvnitř vícedutinových forem mohou vyvolat nerovnoměrné ochlazování a tvrdnutí tekutého kovu, což způsobuje vnitřní zatížení a vrstvené chyby v odlitcích. Dohled nad teplými prvky napříč různými segmenty představuje kritický test.

Omezení velikosti a hmotnosti:Vícedutinové formy pro prasnice by mohly mít omezení velikosti a hmotnosti matoucích částí, které lze efektivně vyrobit. Velké, složité součásti mohou představovat problémy z hlediska návrhu formy, toku materiálu a strukturální integrity napříč mnoha dutinami.

Kontrola vlastností kovů:Zajištění stálých vlastností kovu, jako je teplota, organizace a mechanické vlastnosti, ve všech segmentech vícedutinové formy může být výzvou. Různé vlastnosti kovů mohou ovlivnit kvalitu a provedení odlitků.

Řešení těchto omezení vyžaduje další inženýrské úsilí, pečlivou kontrolu procesu a pečlivé zvážení výrobních potřeb a návrhů dílů. Posouzení proveditelnosti a praktičnosti použití vícedutinových forem na prasnice je zásadní pro maximalizaci jejich přínosů a zároveň zmírnění potenciálních problémů a omezení.

Pro střední až vysoké objemy výroby,Prasnice s více komoramipodstatně zvýšit produktivitu a efektivitu. Návrháři však musí počítat se složitostí vyvážení více dojmů a zmírnit potenciální vady pomocí simulace a přísnosti. Pokud jsou úspěšně implementovány, vedou vícedutinové formy k významným ziskům pro slévárny, jejichž cílem je zvýšit výkon a zároveň snížit náklady. Pokud se chcete dozvědět více o našich formách na prasnice, kontaktujte nás natech@huan-org.

Reference:

Beeley, P. (2001). Slévárenská technologie. Oxford, Boston: Butterworth-Heinemann.

Brown, JR (2000). Příručka slévače železa Foseco. Oxford, Boston: Butterworth-Heinemann.

Jain, PL (2009). Principy slévárenské technologie. Nové Dillí: Vzdělávání Tata McGraw-Hill.

Jones, S. (2002). Pokroky v materiálech a procesech tvarování skořepin. Transactions of the Institute of Marine Engineers, 114(2), 77-83.

Kalpakjian, S. & Schmid, SR (2014). Výrobní technika a technologie. Upper Saddle River, NJ: Pearson.
