Ve složitém světě zpracování hliníku je efektivní manipulace s hliníkovým odpadem prvořadá pro optimalizaci regenerace kovu. Naši zákazníci zaměstnávají astruskový lis systematický přístup, který zahrnuje různé fáze a specializované vybavení k získání co největšího množství hliníku ze strusky.
◆ Stekací struska z dozvukové pece
V počáteční fázi operátoři sbírají strusku z reverberační pece a oddělují ji od roztaveného hliníku.

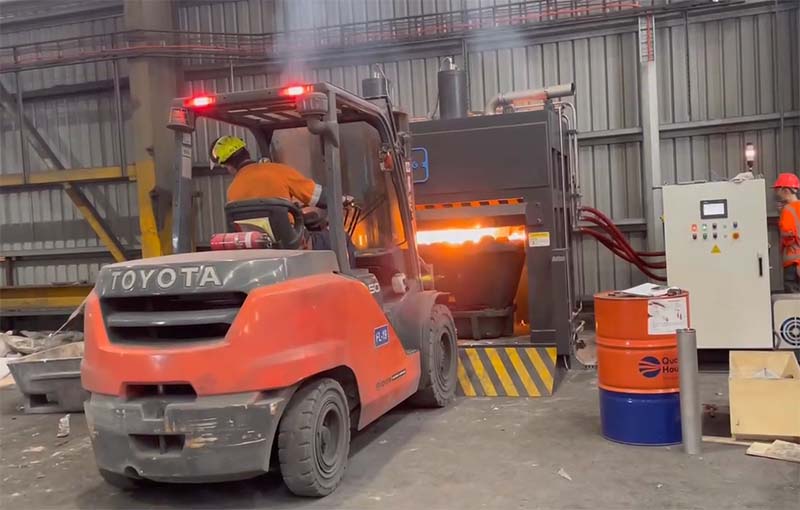

◆ Rychlé sbírání a stlačováníDrss Press

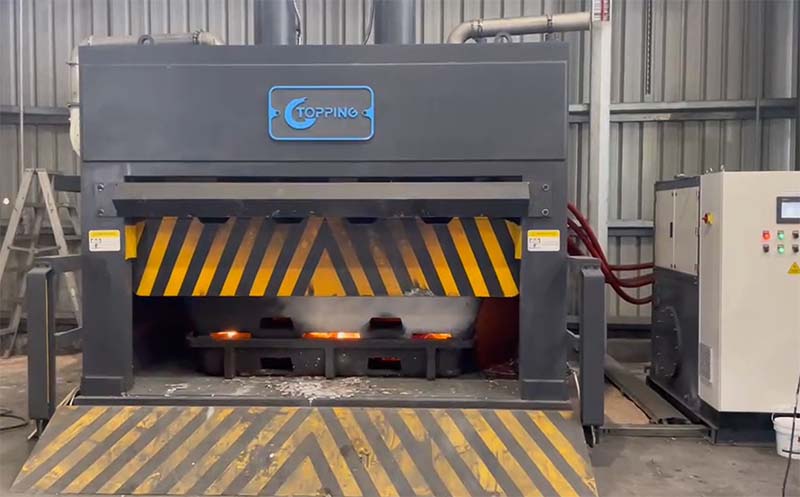

Po rychlém odstředění následuje vylisování strusky ve specializovaném lisu na strusku. Tento krok je rozhodující pro vyloučení přebytečného hliníku ze strusky.
◆ Získání hliníkové odtokové pračky pod formu
Pro další zpřesnění procesu extrakce se hliníková drenáž shromažďuje pod formou stěrky.

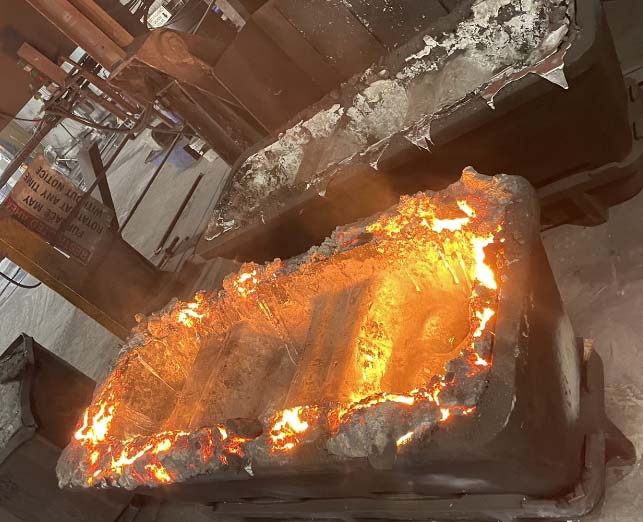

◆ Získání hliníkové lebky
Hliníková lebka, zbytek bohatý na obsah hliníku, se získává pečlivým zpracováním.
◆ Vložte vypouštěcí prasnici zpět do Reverberatory pece, aby se roztavila
Vypouštěcí prasnice se poté znovu zavede do reverberační pece, aby se zajistilo úplné roztavení.
◆ Vložte hliníkovou lebku a druhou hliníkovou strusku do TRF
Následně se hliníková lebka a další hliníková struska umístí do sklopné rotační pece (TRF).
◆ Nalévání Drain Sow od TRF
Roztavený hliník se odlévá, pokračuje proces separace a usnadňuje regeneraci kovu.
Po výše uvedených operacích, pokud původní struska obsahuje 50-60 % hliníku, může náš proces získat zpět působivých 45-55 %, přičemž ve zbývající strusce zůstane pouze 5 % hliníku, což má za následek celkovou obnovu 90 %.
Další kroky upřesnění
1. Někteří zákazníci se rozhodnou znovu stlačit strusku TRF s cílem zachovat dalších 2-4 % hliníku.
2. Následně se struska podrobí procesu mletí a třídění, aby se získalo posledních 5-10 % hliníku.
3. U strusky obsahující pouze 5 % se zákazníci mohou rozhodnout ji rychle zchladit v chladicí pánvi, čímž se minimalizuje dopad na životní prostředí, a poté pokračovat skládkováním.
4. Alternativně někteří zákazníci preferují chlazení strusky pro potenciální použití v cementárnách, což přispívá k udržitelným postupům.
Rekuperace hliníku
Získávání hliníku zahrnuje zastavení oxidačního procesu, čímž se zabrání ztrátě hliníku během zpracování. Pozoruhodné je, že oxidace hliníku ustává pod 320 °C a za touto teplotou dochází ke ztrátě 1 % hliníku za minutu.
Proces obnovy hliníku
Tento komplexní proces zahrnuje vymačkání vypouštěcí prasnice, extrakci hliníkové lebky, snížení teplot pod 320 stupňů a použití TRF pro další regeneraci.
Přijetím těchto pečlivých kroků a pochopením nuancí získávání hliníku naši zákazníci úspěšně zvládají hliníkovou strusku prostřednictvím našeho hliníku.stěrkový lis,zajištění optimálního získávání kovů a minimalizace odpadu.
Kontaktujte nás
86 029 87607185 86 029 87669660 86 029 87607180 ext. 8003
E-mailem:Tech@huan-tai.org
Adresa: č. 68, 2nd Keji Road Xian, Čína 710075
